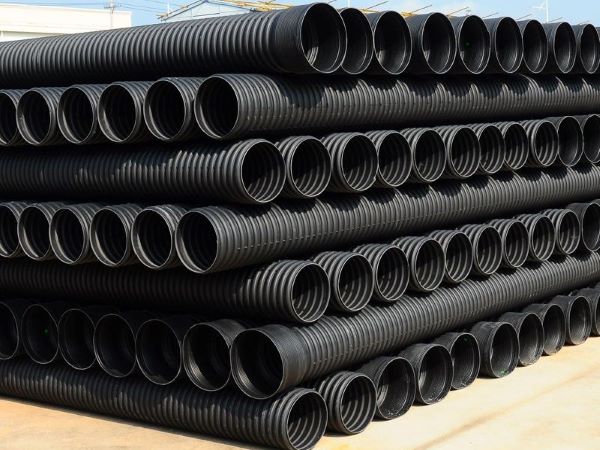

PE双壁波纹管
PE双壁波纹管是一种以聚丙烯为原材料，经过挤出和特殊的成型工艺加工而成，内壁光滑，外壁为封闭波纹型的一种新型轻质管材。
研发历程
80年代初在德国首先研制成功。经过十多年的发展和完善，已经由单一的品种发展到完整的产品系列。目前在生产工艺和使用技术上已经十分成熟。由于其优异的性能和相对经济的造价，在欧美等发达国家已经得到了极大的推广和应用。在我国，PE双壁波纹管的推广和应用正处在上升势态阶段，该产品经国家化学建材检测中心鉴定，各项技术指标均达到使用标准。
管材优点
PE双壁波纹管具有重量轻、耐高压、韧性好、施工快寿命长等特点，除了具有普通塑料管所具有的耐腐蚀性好，绝缘性高，内壁光滑，流动阻力小等特点以外，还因采用了特殊的中空环形结构，具有优异的环刚度和良好的强度与韧性，及重量轻，耐冲击性强，不易破损等特点。目前在发达国家的诸多领域已经广泛应用，尤其是在美国，加拿大，日本以及欧洲许多国家，双壁波纹管广泛应用于市政排水排污，农业灌溉，煤矿通风、化工、通信电缆护套等领域。实践证明，在满足工程应用的强度和刚度要求下，采用双壁波纹管结构可节约原材料30%-50%，此外，对比混凝土管，铸铁管，有运输安装方便，降低施工人员劳动强度及降低工程的总投资等优势， 双壁波纹管已成为管道领域“以塑代钢”的首选管材，它克服了混凝土管，铸铁管等安装难度大、易锈蚀、水流阻力大、滋生细菌、寿命短的缺点。
生产线工艺流程
由于PE双壁波纹管多是大口径型规格，挤出成型用原料较多，所以一般厂家都采用双螺杆挤出机（平行或锥形双螺杆挤出机均可应用），PE双壁波纹管成型过程主要经过管材成型，管材切断和扩口等三个工艺流程，具体如下
管材成型工艺流程：
混合筛后粉料-向挤出机上料-挤出机加热塑化-挤出机头分流-压缩成双层薄壁管状-在模块与定径套间由压缩空气吹涨-内外壁成型-冷却水次序却定型-连续牵引管材脱模
管材切断工艺流程：
成型机匀速出管-切割机夹具卡紧并同行-切割刀盘旋转并进刀-切割管材-刀盘复位-夹具松开复位-小车回位等待下一指令
产品型号：
1、S1型（环刚度≥4KN/㎡）2、S2型（环刚度≥8KN/㎡）管材设计选型时，一般来讲，无或管材埋深在0.7－5米左右，选用S1型；有动荷载的情况或管材埋深过浅及过深的情况下，选用S2型。如有特殊情况，可能就需要相关专业的工程师沟通，以保证管材选型的安全可靠。
产品规格：
DN110mm，DN125，DN150，DN220，DN225mm，DN250，DN300mm，DN400mm,DN500mm，DN600mm，DN700mm，DN800，DN1000，DN1200等多种种规格产品.
产品技术特点
1、结构独特，强度高，抗压耐冲击。
2、内壁平滑，摩阻，过流量大。

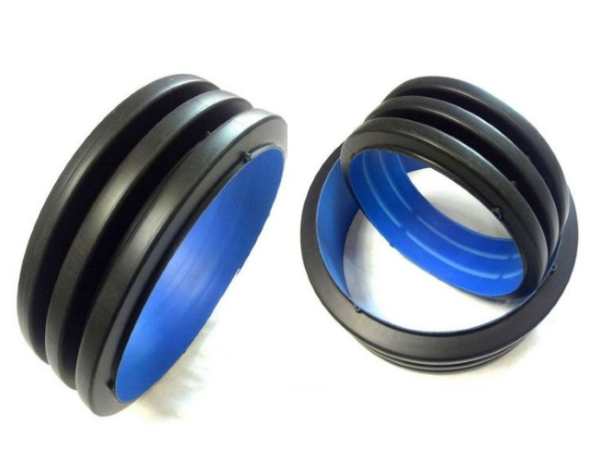

3、连接方便，接头密封好，无渗漏。
4、重量轻、施工快捷，降低费用。
5、埋地使用寿命达五十年以上。
6、聚乙烯属于碳氢聚合物，分子无极性，耐酸碱腐蚀。
7、原料为绿色环保材料，无毒，不腐蚀，不结垢，可回收再利用。
8、适用温度范围宽，-10℃的环境中管道不破裂，输送介质的最高温度为40℃。
9、综合工程造价与混凝土基本相当，运营成本低。
10、土质良好的情况下无须基础。
应用范围
矿井、建筑物的排水、通风管道；
市政工程，住宅小区地下埋地排水、排污管道；
农田水利灌溉输水，排涝；污水处理厂、垃圾处理场排水输送管；
化工通风管及化工、矿山用于流体的输送管；
管道检查井的整体加工；高速公路预埋管道；
高压电缆、邮电通信电缆保护套管等
技术指标
产品按GB/T19472.1-2004《埋地用聚乙烯（PE）结构壁管道系统》要求进行生产；PE双壁波纹管主要有环刚度为SN4，SN8等级产品。产品颜色一般为黑色、也可由供需双方商定；管材内径由DN22 [1] 5-DN1200。管材长度一般为6M

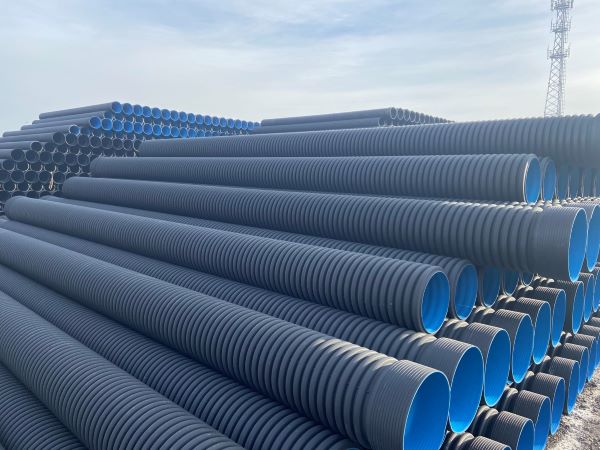

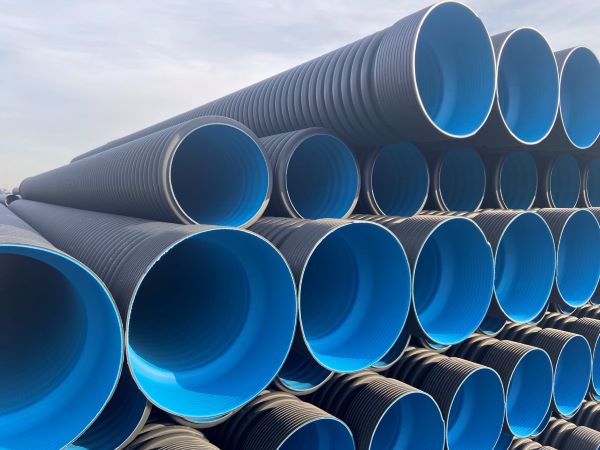

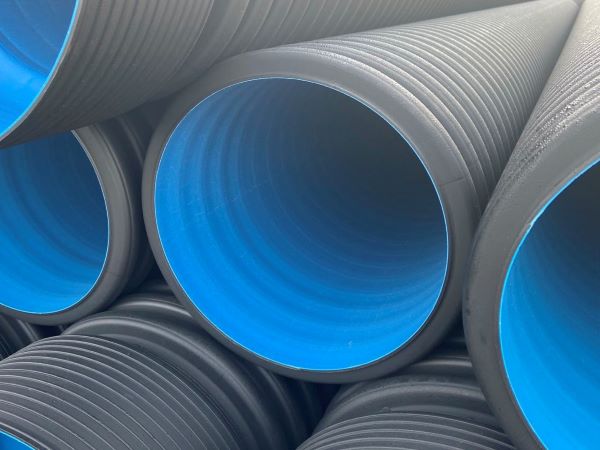

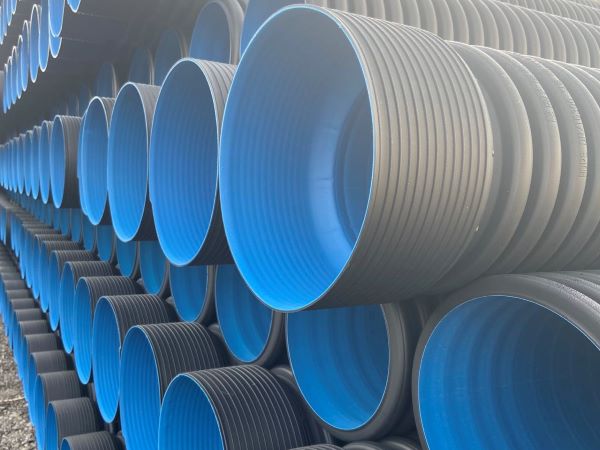

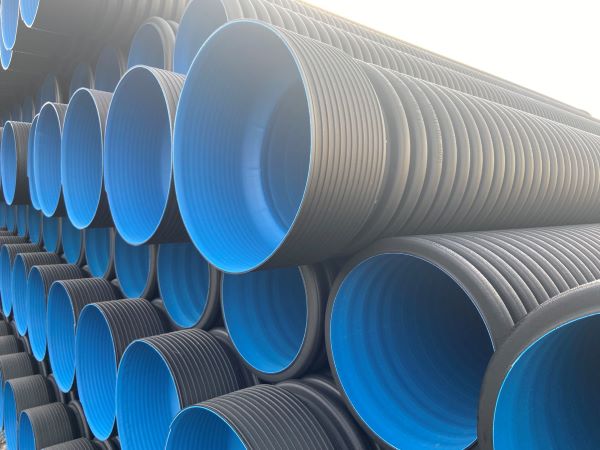

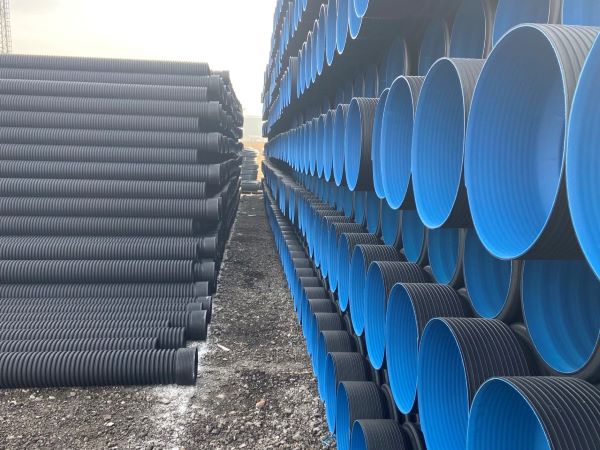

高密度聚乙烯(HDPE)双壁波纹管，是一种具有环状结构外壁和平滑内壁的新型管材，80年代初在德国首先研制成功。经过十多年的发展和完善，已经由单一的品种发展到完整的产品系列。在生产工艺和使用技术上已经十分成熟。由于其优异的性能和相对经济的造价，在欧美等发达国家已经得到了极大的推广和应用。在我国，HDPE双壁波纹管的推广和应用正处在上升势态阶段，各项技术指标均达到使用标准。双壁波纹管内壁颜色通常有蓝色和黑色，部分品牌内壁会使用黄色。
工艺特点
·数字化全线集中控制 ·双机共挤，双层分流
·全真空覆带式送进
·随机扩口一次成型HDPE双壁波纹管产品规格
产品规格
DN110mm，DN125，DN150，DN220，DN225mm，DN250，DN300mm，DN400mm,DN500mm，DN600mm，DN700mm，DN800，DN1000，DN1200等多种规格产品
双壁波纹管的优点
·结构合理外型美观
·耐温性能-40℃-60℃
·阻力小，流量大
·阻燃力强·使用寿命长
·卫生性能可靠
·综合造价低·耐酸碱抗腐蚀
·强度高，抗震性能强
·节能降耗
·安装运输方便
特点
高密度聚乙烯(HDPE)具有优异的化学稳定性、耐老化及耐环境应力开裂的性能。由其为原材料生产出来的HDPE双壁波纹管属于柔性管。其要性能如下：
抗外压能力强
外壁呈环形波纹状结构，大大增强了管材的环刚度，从而增强了管道对土壤负荷的抵抗力，在这个性能方面，HDPE双壁波纹管与其他管材相比较具有明显的优势。
工程造价低
在同等负荷的条件下，HDPE双壁波纹管只需要较薄的管壁就可以满足要求。因此，与同材质规格的实壁管相比，能节约一半左右的原材料，所以HDPE双壁波纹管造价也较低。这是该管材的又一个很突出的特点。
施工方便
由于HDPE双壁波纹管重量轻，搬运和连接都很方便，所以施工快捷、维护工作简单。在工期紧和施工
条件差的情况况下，其优势更加明显。
摩阻系数小，流量大
采用HDPE为材料的HDPE双壁波纹管比相同口径的其他管材可通过更大的流量。换言之，相同的流量要求下，可采用口径相对较小的HDPE双壁波纹管。
耐低温抗冲击性能
HDPE双壁波纹管的催化温度是-70℃。一般低温条件下(-30℃以上)施工时不必采取特殊保护措施，冬季施工方便，而且，HDPE双壁波纹管有良好的抗冲击性。
化学稳定性佳
由于HDPE分子没有极性，所以化学稳定性极好。除少数的强氧化剂外，大多数化学介质对其不起破坏作用。一般使用环境的土壤、电力、酸碱因素都不会使该管道破坏，不滋生细菌，不结垢，其流通面积不会随运行时间增加而减少。
使用寿命长
在不受阳光紫外线条件下，HDPE的双壁波纹管的使用年限可达50年以上。
优异的耐磨性能
德国曾用试验证明，HDPE的耐磨性甚至比钢管还要高几倍。
适当的挠曲度
一定长度的HDPE双壁波纹管轴向可略为挠曲，不受地面一定程度的不均匀沉降的影响，可以不用管件就直接铺在略为不直的沟槽内等等。
工程方案
熟悉设计图纸、资料，弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。
熟悉现场情况，了解设计管线沿途已有的平面及高程控制点分布情况。
根据管道平面和已有控制点，并结合实际地形，做好实测数据整理，绘制实测草图。
进场后对建设单位交接的水准点和导线点进行复测，闭合差符合设计要求后，进行导线点、水准点的加密，每60米范围内有一个水准点，加密点必须进行闭合平差,水准点的闭合差为20√L，确保加密点的准确，以满足排水管高程、线型控的精度。
由于管道中线桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设中线方向控制桩，采用延长线或导线法，测设附属构筑物位置控制桩，采用交会法或平行线法。
施工过程中的测量主要是槽底高程的确定，机械开挖后，采用跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符合设计要求，管道安装后，进行复测，发现问题及时处理，使管底高程控制在允许偏差范围内。每天测量工作开始前，都要进行相邻水准复核测量。
管道中心由中线控制桩来确定，通过控制桩在管道基础上打出边线，确定管道的铺设位置。
井室高程根据设计要求进行控制，管道铺设完毕后，要进行管顶及构筑物的竣工复核测量。
沟槽开挖及基础处理：
熟悉图纸，根据设计给定的水准点及坐标控制点进行测量、定位、放线，引临时水准点及控制桩，经监理工程师复核认证批准后方可进行沟槽开挖。
工程采用挖掘机进行开挖，沟槽开挖要严格控制挖深及管道中心线，机械开挖留20cm的余量，由人工清槽至设计槽底高程位置，并将里程桩引至槽底。
严格控制沟槽开挖放坡系数，按设计的放坡系数挖够宽度，开挖时应注意沟槽土质情况，必要时应请驻地监理和甲方及设计代表现场确定放坡系数，以防槽边塌方。
沟槽开挖的土方直接装车外运，外运地点由业主指定。
当沟槽开挖遇有地下水时，设置排水沟、集水坑，及时做好沟槽内地下水的排水降水工作，并采取先铺卵石或碎石层（厚度不小于100mm）的地基加固措施；当无地下水时，基础下素土夯实，压实系数大于0.95；当遇有淤泥、杂填土等软弱地基时，按管道处理要求采用级配戈壁土进行换填处理；换填厚度为30cm。
在沟槽开挖百米左右，土方外运人工清槽后，并经监理工程师检验合格，方可在沟槽内进行下道工序的施工。
排水
排水用HDPE双壁波纹管材是以聚乙烯树脂为主要原料，加入适量助剂，经挤出成型，适用于建筑物室外排水和市政排污用的新型管材。具有重量轻、排水阻力小、抗压强度高、耐腐蚀、施工方便等优点，是取代铸铁管和水泥砼管的理想材料。
HDPE结构壁管比水泥承插管显出更多经济效益和社会效益
一、大大缩短工期和缩小施工难度
由于HDPE双壁波纹管质量远轻于水泥管材，非常容易承插，所以大大缩小了施工难度；并且HDPE双壁波纹管最短为6米一根，而水泥管为2.5米一根， 大大缩短工期。
二、HDPE双壁波纹管对沟底要求不高
由于水泥管材为钢性管，为保证承插效果，沟底必须处理平整，最好打基础层，并且要求施工人员有绝对的责任心。HDPE双壁波纹管为柔性管，对沟底要求不高。
三、HDPE管对地面下沉或地壳变动不断裂
HDPE管的伸长率为钢管的20多倍，是PVC的六倍半，其断裂伸长率却非常高，延伸性很强。这就意味着当地面下沉或发性地震时地壳有变动的情况下，HDPE管能够产生抗性变形而不断裂。这一点远优于钢管，也优于有明显脆性的PVC管。这一性能已被国内外的证明（日本阪神大地震未造成管断裂； HDPE管在支南保山地震中未破坏都是证明）。
四、HDPE管的渗透率远低于水泥管材，低于2%，对地下水不会造成二次污染
水泥管材无弹性，虽然配有胶圈，但密封效果差，特别是施工人员由于水泥管材重，不好施工，索性不管承插的效果，导致胶圈失去作用，从而使管材渗透率提高。
五、HDPE管使用寿命长，50年以上
PE管的安全使期为50年以上，这一点不仅已为国际标准和新国际所证明，而且已被先进国家证明。水泥管理论上使用寿命20年，但是其为硅酸盐类，长期受到酸碱的腐蚀，寿命大大降低。全国各地均有水泥管材由于污水渗漏导致地面下沉，接口断裂，几年内就不得不更换的实例。
六、HDPE管内表面光滑，不带正负电核，不结垢
水泥管材易结垢，结垢后，使管径缩小，影响通流量。
七、HDPE质量轻，便于运输与安装，无损耗
水泥管材质量重，不便于运输与安装，并且在运输与安装时易损耗。
八、当管道通过流量、坡降及埋深相同时，HDPE可以比水泥管小一两个型号
HDPE内表面粗糙系数为0.009，水泥管材内表面粗糙系数为0.014，按照世界公认的谢才定律，进行同流量计算，HDPE管材可以比水泥管材小两个型号，而实际应用中，建议小一个型号即可。如设计为600口径的水泥管材可以用500口径的HDPE替换。
应用范围
主要应用于工作压力在0.6MPa以下的大型输水，供水，排水，排污，排气，地铁通风，矿井通风，农田灌溉等。
1、市政工程：用作排水、排污管。
2、建筑工程：用作建筑物雨水管、地下排水管、排污管、通风管。
3、铁路、公路通讯设备：用作通讯电缆、光缆的保护管。
4、工业：广泛用于化工、医院、环保等行业的排污水管。
5、农业园地工程：用于农田、果茶园、以及林带排管。
6、道路工程：用作铁路、高速公路的渗、排水管。
7、矿场：用作矿井通风、送风、排水管。
8、开孔的双壁波纹管：可做盐碱地高速公路的渗、排水管。
9、高尔夫球场、足球场工程：用作高尔夫球场、足球场的渗、排水管。
